סקירת התוסף Auto-Section Box

כיום כלי הSelection Box שבכרטיסיית הModify בתוכנה משופר פלאים מאז הגרסאות הישנות אבל – התוסף הזה עדיין עושה את זה טוב יותר משמעותית כאשר רוצים לחתוך אזור שלם ולא רק אלמנט מסוים:

1. הורדת התוסף מכאן:https://apps.autodesk.com/RVT/zh-TW/Detail/Index?id=8920075109543819118&appLang=en&os=Win64

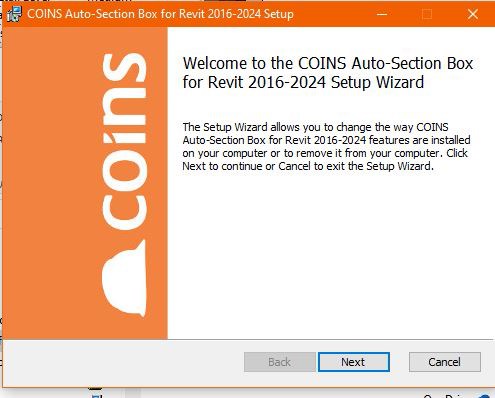

2. התקנה ע”י לחיצה על היישום ובחירת Next מספר פעמים עד לסיום ולהודעת הFinish.

3. פתיחת רוויט מחדש. בחלון הAdd in יופיע התוסף 4. לחיצה על הפקודה

5. בחירת אזור ע”י שני פיקים עם העכבר לחיתוך סביב אזור מסוים.

6. בסיום לחיצה על Finish בסרגל המשתנה

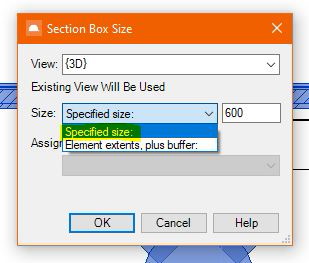

7. נפתחת חלונית: אני בוחרת תמיד באפשרות של גודל קבוע- כך הוא יציג בתלת מימד בדיוק את האזור אותו מיקדתי בריבוע שבחרנו, האפשרות השניה אומרת שהוא יציג את כל האלמנט ללא חיתוך שלו עצמו- מקביל לכלי הקיים כבר ברוויט היום.

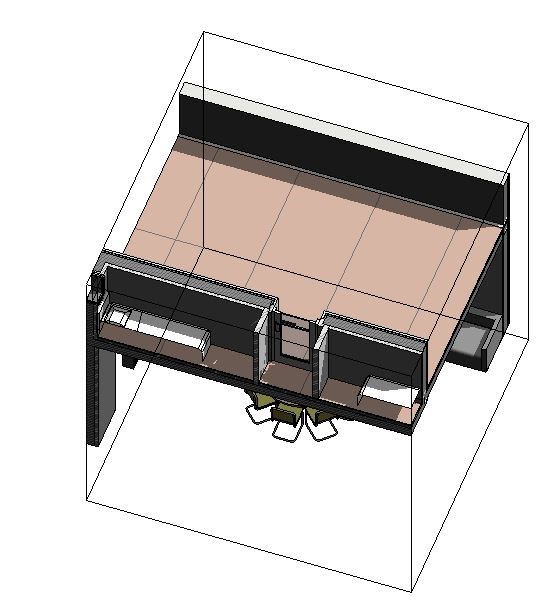

והתוצאה-

מספר אופציות נוספות: 1. כיבו יכל החיתוך- מקביל להורדת הV בProperties2. 2. הגדלת החיתוך במרחק 30 מכל הכיוונים של הריבוע העכשווי. 3. הקטנת ריבוע החיתוך מכל הכיוונים בגודל של 30.
