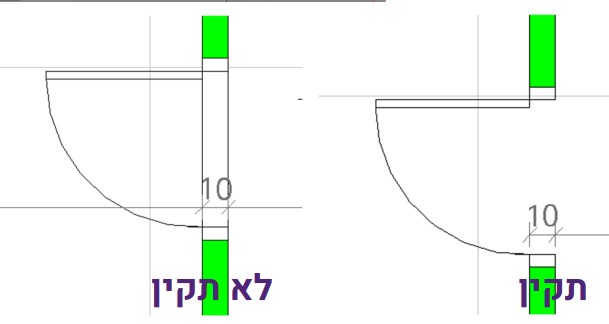

טיפ: מה עושים עם קווים כפולים על מפתן הדלת בתוכניות?
יוצא לי הרבה לראות תוכניות עם קווים כפולים-
מה עושים בכזה מצב? כדי לפתור את הקווים הכפולים?
תשובה:
ברגע שתגדירו שטווח קווי המבט בתוכנית יהיה רק עד ה-00 של הקומה הזו, הקווים הכפולים ייעלמו (View Range).
הבעיה בכזה מצב היא שהרבה פעמים אנחנו כן רוצים לראות את המרפסות מהקומות שלמטה.
הפתרון לזה:
להכין חיתוך נקודתי סביב הקומה הזו בלבד בצורה מדויקת (ולא לכלול את המרפסות איתו).
לחיתוך הנקודתי מגדירים גובה רק עד קומה זו.
הסבר מפורט:
1. מעבר לתוכנית הרצויה

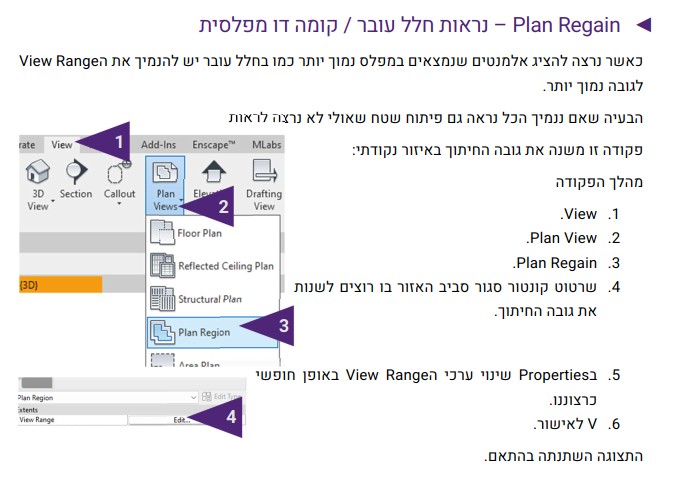

2. כניסה לפקודה Plan Region

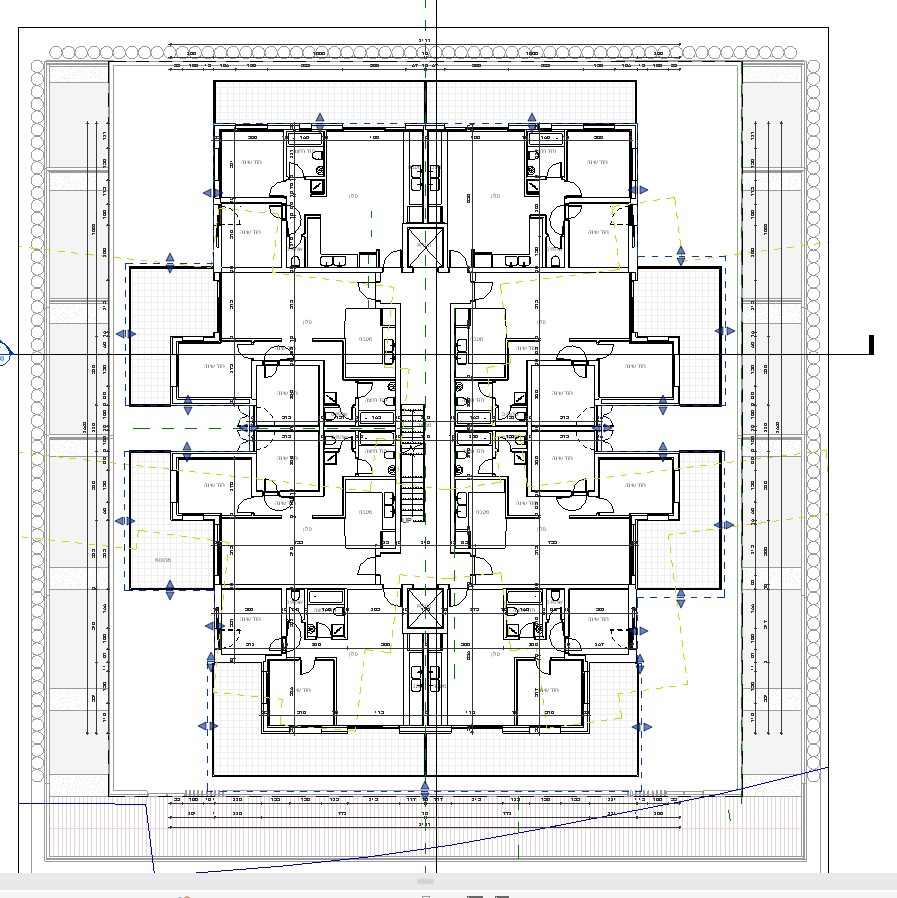

3. שרטוט צורה סגורה מסביב לקומה המדויקת, ולא מסביב לכל המבנה הכללי.

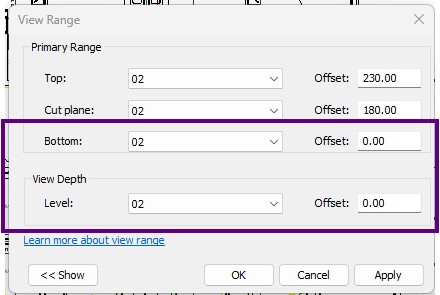

4. בוחרים את המסגרת, ובכניסה להגדרה ב-Properties מזינים ערך של 0 בשתי השורות התחתונות.
5. והתוצאה עכשיו מושלמת- גם רואים דלתות נורמלי (בזכות הגדרת ה-Plan Region הנקודתית),
וגם רואים את כל המרפסות שמסביב (בזכות הגדרת ה-View Range הכללית למבט).
מוזמנים ליישם בפרויקט הקרוב וליהנות מגרפיקה משופרת!
ממדלים לכם הצלחה 🙂
רחל דיין וצוות Revit-School
