איך שולטים במשפחות | פורמולות

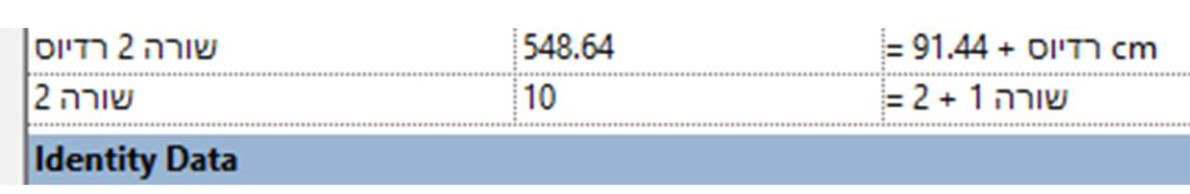

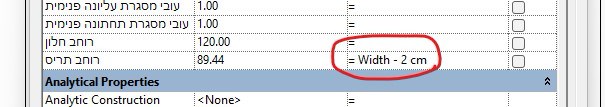

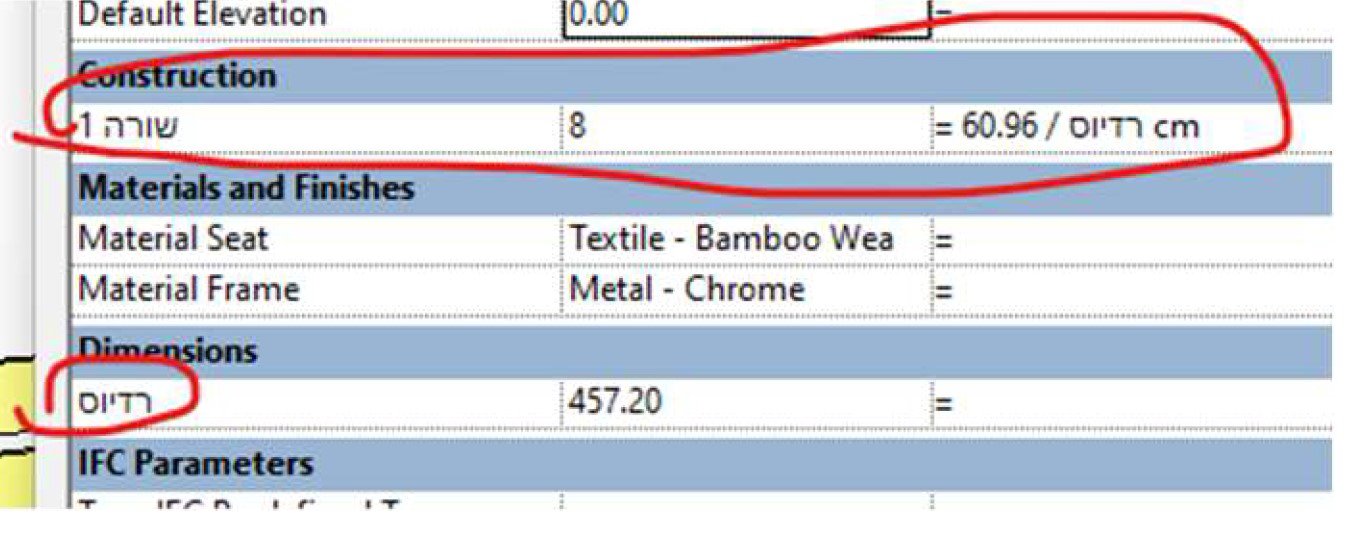

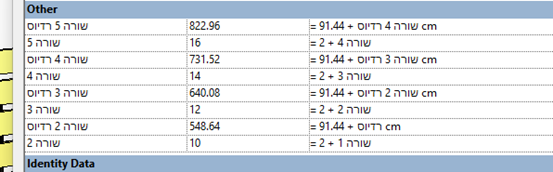

| נסקור היום דוגמא למשוואה פשוטה ממש וגם שימוש במשוואה כזו במשפחה של אודטוריום משמעות הכנסת משוואה היא נעילה של פרמטרים שונים ביניהם לדוגמא: להגדיר שרוחב התריס יהיה תמיד 5 ס”מ פחות מרוחב החלון. וברגע שנשנה נתון אחד, השני ישתנה בהתאמה. איך מגדירים? 1. נכנסים לעריכת המשפחה הרצויה.  2. לוחצים על הסמל של חלון הפרמטרים בכרטיסייה למעלה.  3. מעבר לחוצץ הפורמולה 2. בשורת הפרמטר שרוצים שיהיה נעול לפרמטר השני מזינים תרגיל רצוי בעמודת הFormula לדוגמא תרגיל חיסור: א.העתקת הפרמטר שרוצים להחסיר ממנו ב.הוספת סימון המינוס ג. הזנת ערך רצוי לתרגיל  הערות: * המילה ס”מ תופיע אוטומטית אחרי המספר, לא צריך להוסיף. ** אם הפרמטר מופיע עם סוגריים של Defult אחרי הפרמטר, יש להעתיק אותו בלי הסוגריים *** שם הפרמטר חייב להיות מדויק ממש **** במידה ושמות הפרמטרים בעבית ייתכן שנראה את הסדר מתבלגן קצת, אבל זה עובד. התוצאה של התרגיל הנ”ל : רוחב התריס ישתנה במידי לאחר הזנת רוחב החלון. ולשימוש קלאסי במשוואות חיבור חיסור וחילוק פשוטות: דוגמא לשימוש באודיטוריום במשוואות שהראנו עד עכשיו: כשמצאתי את המשפחה הזו ידעתי שזו הדגמה מעולה כדי לקחת את המשוואות צעד קדימה. ונסקור את כל האפשרויות שהשתמשו בהם:  1. מיקום פרמטר רדיוס למידת העיגול. 2. כמות הכיסאות בשורה מספר 1= לרדיוס / 60.96 (האורך שהם רצו לכל כיסא) ועכשיו לשורות הבאות הם יצרו לכל שורה שני פרמטרים שנעולים במשוואות: 3. רדיוס שורה 2 – הם לקחו את הרדיוס הבסיסי והוסיפו לו 91.44. 4. את כמות הכיסאות- הוסיפו 2 לכמות הכיסאות שהיתה בשורה 1  5. בשורה 3 הם עבדו על אותו תרגיל בדיוק אבל לקחו את הערך של שורה מספר 2 ולא אחד וכך הלאה בשורה 4 את של שורה 3 וכו’  שימו לב, כשמכניסים את המשפחה לפרויקט כל מה שצריך זה להזין את הרדיוס הראשוני וזהו, את כל השאר הוא יחשב. ניתן כמובן להחליט על משוואות אחרות , או לערוך את הערכים הלא עגולים כמו 91.44, רק זה יהיה בתוך עריכת הFamily ולא בפרויקט. בטיפ הבא משוואה מורכבת יותר שימושית דווקא, תעקבו נהנתם? חידש לכם? תספרו לנו ב-Office@revit-school.co.il, זה ישמח אותנו! |
