כלונסאות לביסוס המבנה – איך נוסיף אותם הכי בקלות סביב המבנה? ויותר מזה, איך נתאים להם גובה בהתאם לשיפוע הרחוב?

ידעתי שיום אחד אספר לכם על הרעיון הזה, והנה זה הגיע 🙂 התגובות הנלהבות של קבוצות הליווי פשוט דרשו את זה.

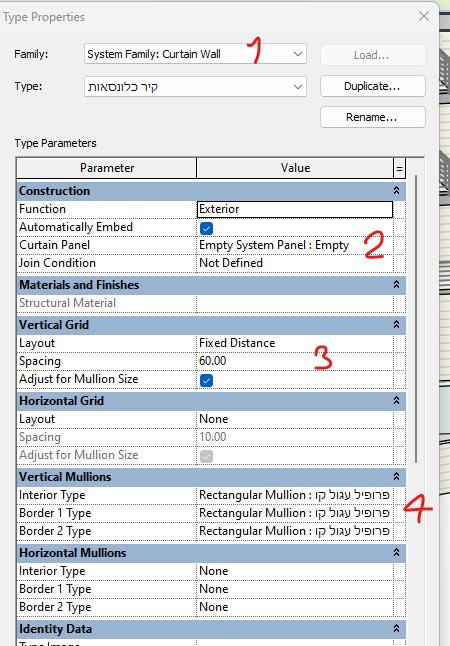

הרעיון: קיר מסך (!) במקום כלונסאות בודדים

1. יוצרים קיר מסך עם גרידים לחלוקת אורך בלבד.
2. פנל – ריק.
3. מגדירים מרחקים קבועים של 60 ס”מ.
4. מגדירים מוליון עגול בקוטר 60, מחומר בטון (איך מכינים אותו? פירוט בהמשך).

עבודה עם הקיר

1. משרטטים בתוכנית וזהו – כל הכלונסאות ממוקמות נכון, ובקלות אפשר להפחית ולהוסיף.

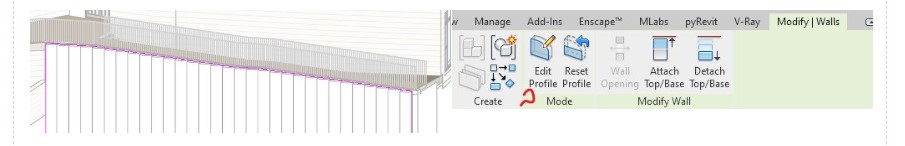

2. עורכים את פרופיל הקיר להתאמה לשיפוע – וזה כבר בכלל מגניב:

1. בוחרים את הקיר.
2. לוחצים על Edit Profile.
3. משרטטים קונטור מדויק לפי השיפוע הרצוי.

וזהו, זה מושלם!

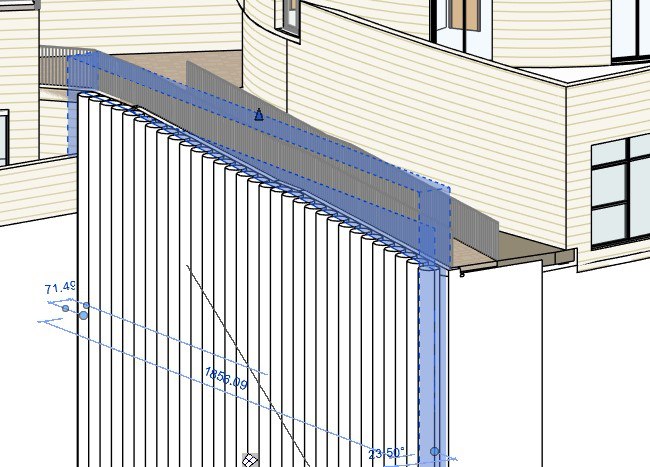

והתוצאה:

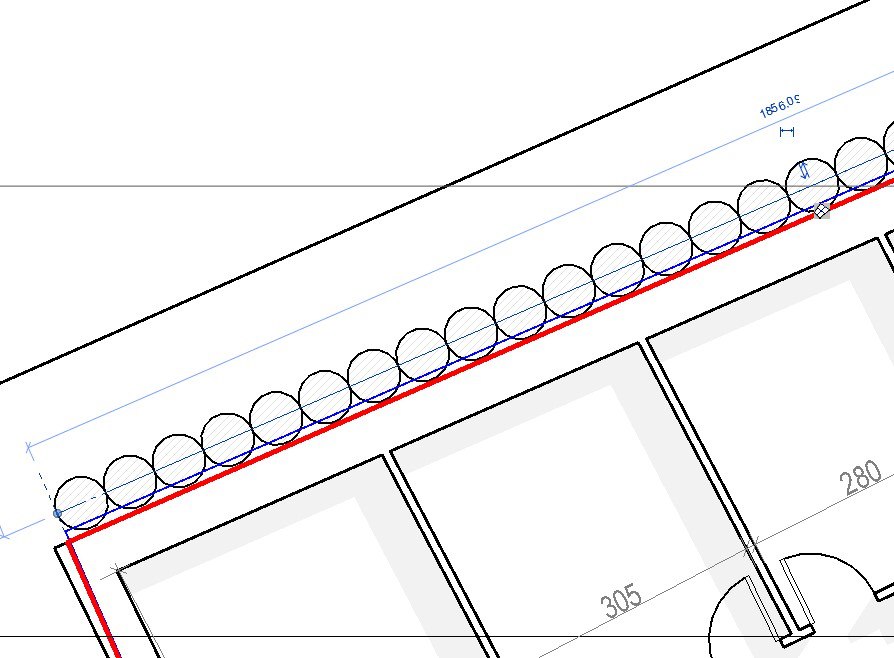

ובתוכנית:

רוצים עוד פירוט? מוליון מותאם לעמוד בטון עגול

איך יוצרים מוליון מותאם אישית הכי בקלות?

שלב 1 – יצירת פרופיל:

1. פותחים משפחה חדשה מסוג פרופיל: File – New – Family – English – Profile

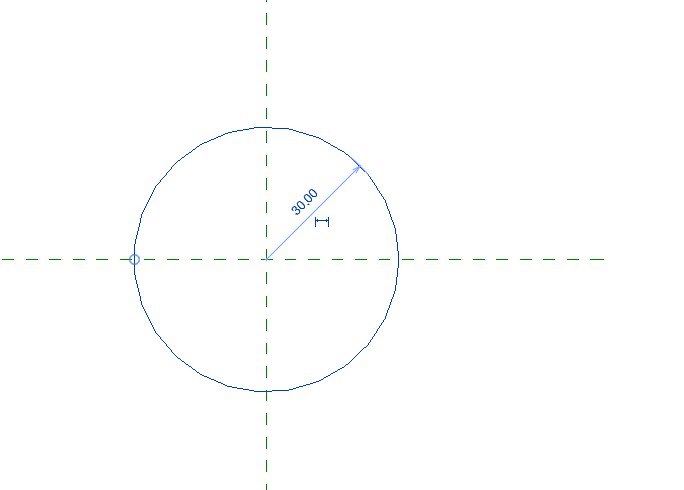

2. משרטטים עיגול בגודל הכלונס – בדרך כלל קוטר 60. (מי ששולט בדינמיות משפחות יכול להגדיר כאן דינמיות.)
3. שומרים בשם ומטעינים לפרויקט.

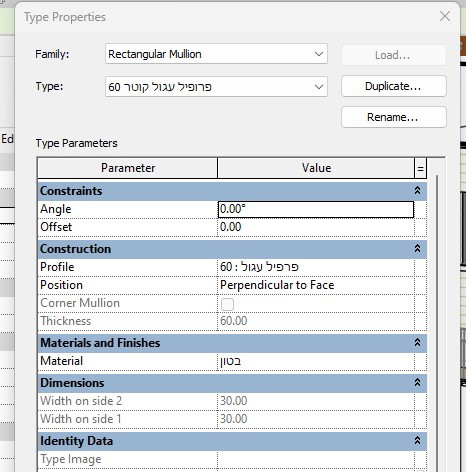

שלב 2 – יצירת מוליון שבתוכו יהיה הפרופיל החדש:

1. בוחרים מוליון בודד.
2. מבטלים נעץ.
3. נכנסים ל-Edit Type.
4. נותנים שם מתאים למוליון (אותו נמצא אחר כך ברשימה).
5. משנים בשורת הפרופיל לפרופיל החדש שהכנו.
6. נותנים חומר מתאים – בטון.

משתתפי תוכנית הליווי? את כל התהליך מוסבר בסרטון בפעימה 24 – כלונסאות והכרות עם הגדרת קירות מסך.

נהנתם? חידש לכם? תספרו לנו ב-Office@revit-school.co.il, זה ישמח אותנו!
